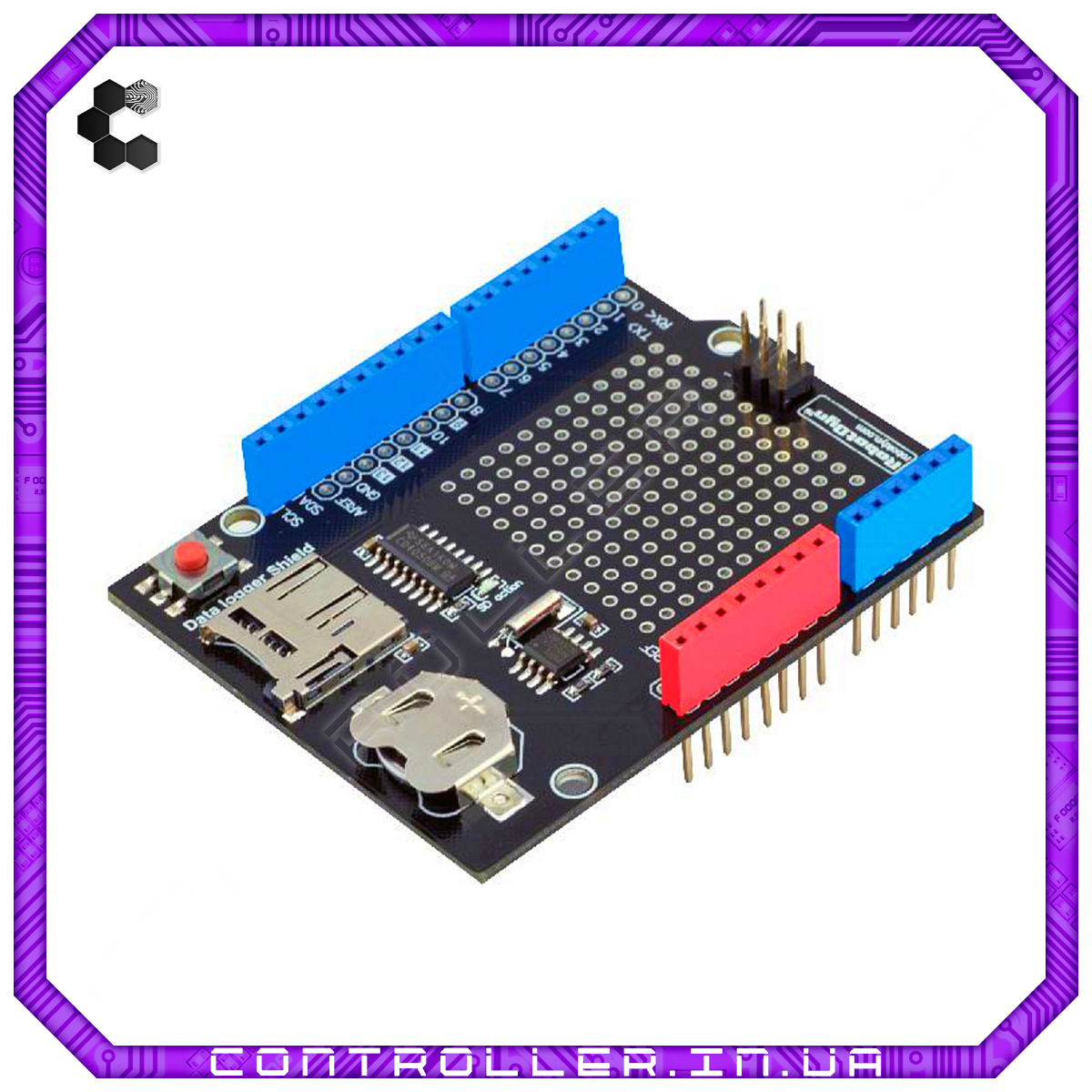

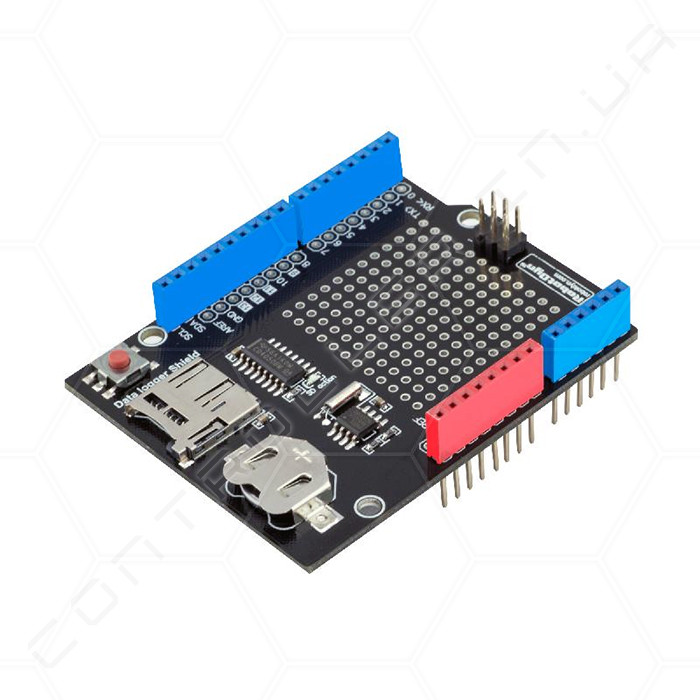

Плата реєстратор з рідером Micro SD і годинником реального часу RobotDyn

Data logger shield (Плата розширення — Реєстратор) — складається з MicroSD-ридера та годинника реального часу, побудованого на мікросхемі DS1307.

Для роботи з модулем MicroSD-карти використовується мікросхема буферизації CD4050 для перетворення сигналу 5V — 3.3 V (SD-карти використовують 3.3V, живлення береться з Arduino Mega).

Це дає велику стійкість сигналу на високих швидкостях читання/запису (на відміну від використання резисторів, які змінюють характеристику сигналу).

Сигнальний світлодіод SD-action покаже момент роботи з MicroSD-картою.

Під'єднувана бібліотека IDE Arduino дає змогу працювати з файловою системою формату FAT16 і FAT32. Це старий і стабільний формат файлів, який використовується на будь-яких комп'ютерах.

Модуль MicroSD-карти — використовує піни Arduino D9, D11, D12, D13. Детальна інструкція на зворотному боці плати.

Годинники реального часу RTC (Real Time Clock) побудовані на мікросхемі годинника DS1307, кварцовому резонаторі (32.768K) і батарейці 3V, розрахованій на 3 роки роботи. Ви можете вимикати живлення від плати, але годинник буду відраховувати час, використовуючи енергію батарейки.

RTC використовує зв'язок усього по 2 контактах I2C (піни SDA, SCL). Вони під'єднані  до виведення A4, A5 у разі, якщо ви використовуєте Arduino Uno старих версій. Для використання плати на Arduino Mega треба надрізати з'єднувальні майданчики на зворотному боці плати.

У центральній частині плати є невелика зона макетування. Ви можете додати компоненти або роз'єми та для під'єднання зовнішніх модулів або сенсорів.
